数字射线检测有一个非常关键的技术指标--图像的分辨率。
分辨率是指单位长度上可分辨两个相邻细节间最小距离的能力。它受几何不清晰度（焦点尺寸和放大倍数）和固有不清晰度（探测器的像素尺寸）综合影响。

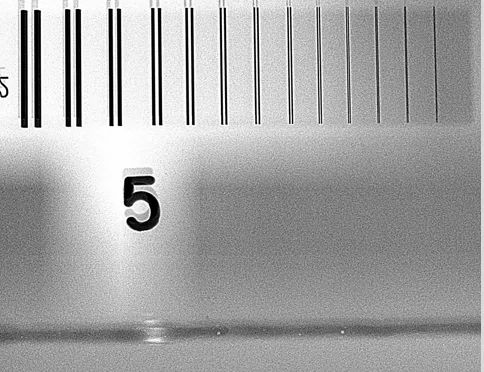

双丝像质计的作用就是测量图像分辨率的（不清晰度），检测数字射线系统的性能！ 什么是双丝像质计
双丝像质计（德国）根据ISO19232-5/ASTM E2002标准生产，是由封装在刚性透明塑料材料中的13个或15个线对组成。双丝像质计丝的直径，和丝与丝之间的距离相等，每个线对包含两条圆形截面的线。
它用于确定射线照相和实时射线透照系统的几何不清晰度Ug，也可用来测定X射线数字成像检测系统（CR/DR）的基础空间分辨力SRb。 双丝像质计测量分辨率的原理
在双丝像质计中，通过调节细丝之间的距离，可以限制光线的光斑大小。当光斑的直径小于系统的分辨率时，细丝之间的干涉条纹不再清晰可见，从而确定分辨率。
对应的图像分辨率要求(国标)

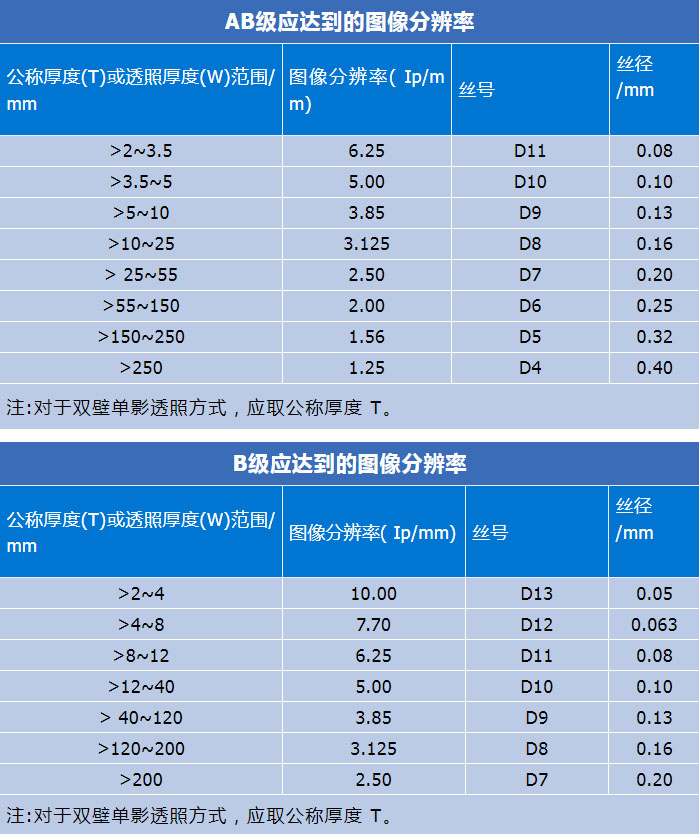

在数字成像图像分辨率分析中，通常采用“双丝像质计”进行检测，国标要求如下表所示： KOWOTEST双丝像质计介绍

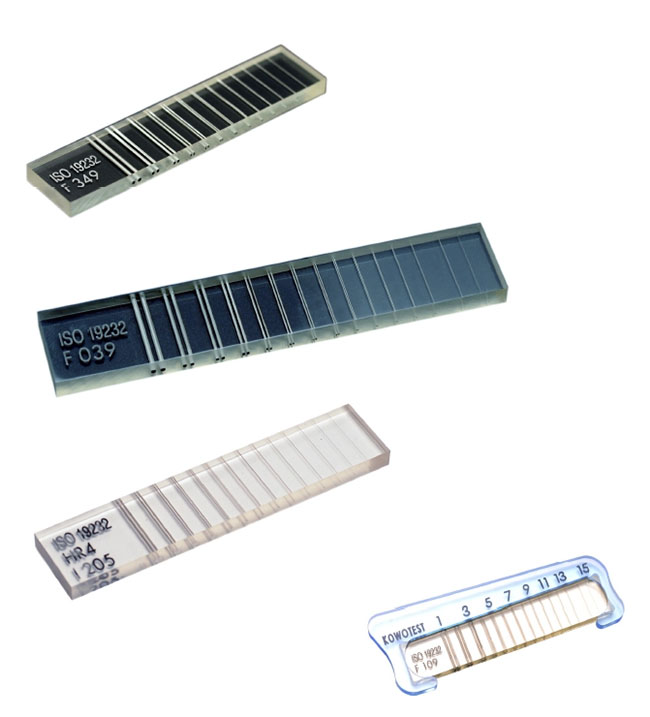

德国KOWOTEST双丝像质计是一种用于X射线检测、焊缝数字放射学、数字X射线等领域的专业工具。它符合EN 13068(放射线检查)、EN 14784和ISO 13671(CR-带成像板的计算机射线照相)等标准，用于评估图像不清晰(胶片和数字图像)和数字图像中的基本空间分辨率。
KOWOTEST双丝像质计的分类
1、双丝像质计DuplexIQI - 13D：线对从1D到13D
2、双丝像质计DuplexIQI - 15D：线对从1D到15D
3、双丝像质计DuplexIQI - 17D：线对从4D到17D
KOWOTEST双丝像质计的参数说明
?双丝像质计包含13对从1D直径为0.80毫米到13D直径为0.05毫米的丝。
?1D到3D的导线是钨，4D到13D的材质是铂。
?每对丝的间距和丝的直径大小一致。
?丝被铸造在透明耐磨和尺寸准确的塑料材料中。
?标准名称和产品序列号也被铸入，从而会在每张射线图片上显示，保证测定标准一致性。
?双丝像质计的设计通过柏林BAM测试。
KOWOTEST双丝像质计的使用
1、双丝像质计应与线型或孔型像质计一起使用。
2、应置于被检物体的源侧，并且应尽可能地靠近射线束轴线，并与轴线垂直。
3、借助4倍放大镜观察双丝像质计影像，******线对，其影像正好是两双线间距可以识别极限下的两独立线过渡到单线的影像，此时被认为是可辨别的极限值。简单点说，就是观测双丝像质计所生成的影像时，能观测到的清晰的双线越多越好，越细越好。
4、图像不清晰度U可由2d表示，其中d是线的宽度和线的间隔距离。 作为无损检测领域领先的X射线数字成像设备高端制造商，锐新射线始终坚持以客户需求为导向，不断提升产品品质和服务水平。为全球客户提供优质可靠的工业DR、工业CT等X射线探伤设备，也提供行业领先的无损检测技术支持与服务，以便利高效的数字可视化中国射线产品和技术，为装备制造业产品高质量发展保驾护航。
